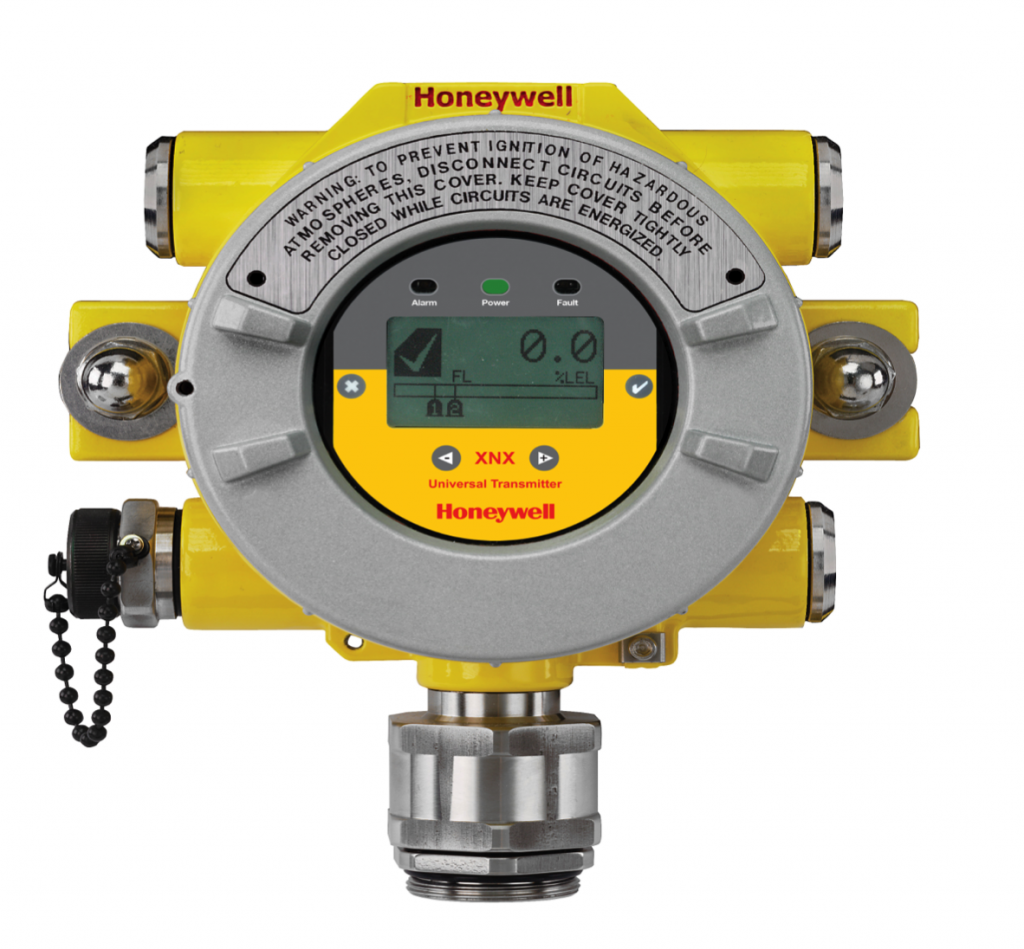

Compatível com uma ampla gama de sensores em uma plataforma comum, além de oferecer uma escolha por módulos de entradas e saídas (economizando tempo e dinheiro para o cliente).
Acesse os Manuais:
O Transmissor Universal XNX possui comunicação 4-20mA padrão, e é possivel configurar o modo de operação deste sinal de três maneiras através das chaves S1 e S2. Os três modos de operação possíveis são Source, Sink e Isolated.
IMPORTANTE: Para mudar as posições das chaves S1 e S2 o XNX deve estar desligado.
SOURCE:
Na configuração Source o XNX gera a corrente 4-20mA. Neste modo o sinal 4-20mA é enviado do XNX para o Controlador. Este modo é utilizado na maioria das aplicações convencionais.Se o painel possui três pontos de conexão (+V, -V e Sinal), a conexão será feita conforme o esquemático abaixo:
Se o painel possui quatro pontos de conexão (+V, -V, +Sinal e -Sinal), a conexão será feita conforme o esquemático abaixo:
Se a fonte de alimentação está instalada separadamente do painel, as conexões devem ser feitas conforme esquemático abaixo:
SINK:
Na configuração Sink o XNX recebe a corrente 4-20mA. Neste modo de operação o sinal 4-20mA é enviado do controlador para o XNX. Se o painel possui três pontos de conexão (+V, -V e Sinal), a conexão será feita conforme o esquemático abaixo:
Se o painel possui quatro pontos de conexão (+V, -V, +Sinal e -Sinal), a conexão será feita conforme o esquemático abaixo:
Se a fonte de alimentação está instalada separadamente do painel, as conexões devem ser feitas conforme esquemático abaixo:
ISOLATED
Neste modo de configuração o sinal trabalha totalmente independente da alimentação. O painel deverá ter quatro pontos de conexão (+V, -V, +Sinal e –Sinal) e a referência do sinal 4-20mA é diferente da referência da fonte (-V).
Recursos e Benefícios
- Detecção de gases inflamáveis de 0 a 100% LFL/LIE
- Opções de operação flexíveis
- Treinamento mínimo necessário
Especificações rápidas
- Material: Alumínio LM25, pintado (SS316 pintado, opcional)
- Temperatura: -40° a +65° C / -40° a +150° F (depende do sensor)
- Umidade: 20 a 90% UR, sem condensação.
Acesse os Manuais:
Folder XNX Universal Transmitter
Manual Técnico XNX Universal Transmitter
ARTIGO TÉCNICO
Aprenda sobre os tipos de comunicação do
Transmissor Universal XNX
By
O Transmissor Universal XNX possui comunicação 4-20mA padrão, e é possivel configurar o modo de operação deste sinal de três maneiras através das chaves S1 e S2. Os três modos de operação possíveis são Source, Sink e Isolated.
IMPORTANTE: Para mudar as posições das chaves S1 e S2 o XNX deve estar desligado.
SOURCE:
Na configuração Source o XNX gera a corrente 4-20mA. Neste modo o sinal 4-20mA é enviado do XNX para o Controlador. Este modo é utilizado na maioria das aplicações convencionais.Se o painel possui três pontos de conexão (+V, -V e Sinal), a conexão será feita conforme o esquemático abaixo:
 |
Se o painel possui quatro pontos de conexão (+V, -V, +Sinal e -Sinal), a conexão será feita conforme o esquemático abaixo:
 |
Se a fonte de alimentação está instalada separadamente do painel, as conexões devem ser feitas conforme esquemático abaixo:
 |
SINK:
Na configuração Sink o XNX recebe a corrente 4-20mA. Neste modo de operação o sinal 4-20mA é enviado do controlador para o XNX. Se o painel possui três pontos de conexão (+V, -V e Sinal), a conexão será feita conforme o esquemático abaixo:
 |
Se o painel possui quatro pontos de conexão (+V, -V, +Sinal e -Sinal), a conexão será feita conforme o esquemático abaixo:
 |
Se a fonte de alimentação está instalada separadamente do painel, as conexões devem ser feitas conforme esquemático abaixo:
 |
ISOLATED
Neste modo de configuração o sinal trabalha totalmente independente da alimentação. O painel deverá ter quatro pontos de conexão (+V, -V, +Sinal e –Sinal) e a referência do sinal 4-20mA é diferente da referência da fonte (-V).
 |
