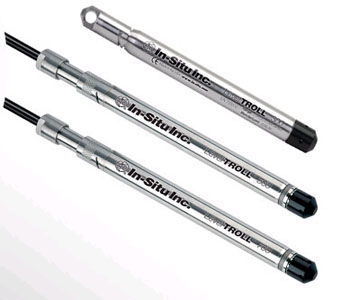

Transdutor de pressão e temperatura com corpo de titânio e datalogger interno para medição de nível d’água
O transdutor de pressão LevelTROLL representa a mais moderna tecnologia para monitoramento e armazenamento de dados para o monitoramento de nível e temperatura em aqüíferos subterrâneos e águas superficiais.
Com apenas 18.3mm de diâmetro e construído em titânio, o LevelTROLL oferece precisão
e segurança total em todos os tipos de aplicação de monitoramento de nível d’água, em:
• Rios, lagos e canais
• Monitoramento de águas subterrâneas
• Testes de Bombeamento, Slug Tests e Estudos Hidrológicos
• Gerenciamento de recursos hídricos e represas
• Estuários e monitoramento costeiro
• Estudo de marés e caracterização de ondas
• Aterros sanitários e aplicações industriais
• Monitoramento de encostas
• Bóias marinhas
• Mineradoras
Com datalogger interno de 1MB, o LevelTROLL armazena mais de 100.000 pontos de leitura! Esta é, de longe, a maior capacidade de armazenamento do mercado. A bateria interna de Lítio oferece autonomia de 5 anos de operação ou 2 milhões de pontos de leitura.
A integração do LevelTROLL com outros sistemas de comunicação é permitida através de protocolos RS-485/232, Modbus, SDI-12 e 4-20mA.
Características e Vantagens
- Monitoramento de nível e temperatura num transdutor de 18.3mm de diâmetro — opera em poços de 25mm (1?) de diâmetro!
- Datalogger Interno de 1MB — A maior capacidade de armazenamento disponível no mercado!
- Construção super-resistente em titânio — Perfeito para monitoramento em água do mar e água doce. Esqueça os problemas de corrosão!
- Sistema de baixo consumo de energia garante 5 anos de vida da bateria interna ou 2 milhões de pontos — Opção de alimentação com bateria externa.
- Cabos Super-Robustos com conexões Twist-Lock (TM) — 100% de segurança
- Aumente o comprimento dos cabos com extensões — maximize seu investimento e mantenha a flexibilidade do seu transdutor.
- Software Win-Situ — não pague nada a mais pelo software e baixe os dados de maneira rápida.
- Sensores Super-Precisos — registre todas as variações do nível d’água e da temperatura.
- Indicador de Status da bateria e memória — saiba exatamente o quanto ainda falta.
- Modbus, SDI-12, e 4-20mA — fácil conexão com outros sistemas de coleta de dados ou telemetria.
- Operação em temperaturas de -20 a 80C — precisão máxima em toda a escala de temperatura!
- Memória para 100,000 leituras (1 MB) — Reduza a quantidade de visitas ao site para coletar dados
- Submersão em colunas d’água de até 351m / cabos de até 1200m de comprimento — Flexibilidade para medições em grandes profundidades.
- Opção para recuperar dados da memória — livre-se do risco de deletar dados acidentalmente.
- E muito mais!
Especificações
| Temperatura de Operação: | -20 a 80C |
| Dimensões: | 18.3 mm (0.72 in) OD, 21.6cm (8.5 in) comprimento |
| Peso (incluindo suporte) | 0.197 kg |
| Opções de saída de sinal | Modbus (RS-485/232), SDI-12, 4-20mA |
| Construção | Corpo em Titânio / Ponta em Delrin |
| Alimentação | |
| Bateria Interna | 3.6V Lithium |
| VIda Útil Típica* | 5 anos ou leitura de 2 milhões de pontos |
| Bateria Externa | 8-36VDC |
| * O qual ocorrer primeiro. | |
| Armazenamento de Dados | |
| Memória / datappoints** | 1 MB / mais de 100.000 leituras |
| Taxa de Armazenamento | Ajustável pelo usuário de 1 min a 49 dias |
| Modbus | 0.5 seg |
| SDI-12 | 0.5 seg |
| Tipos de Leitura | Linear |
| **dp = data points = single test, single parameter | |
| Sensor de Nível | |
| Material | Membrana de Silicone |
| Tipo | Ventilado e Não-Ventilado |
| Material | Titânio |
| Precisão, FS | +/-0.05% (15C) |
| FS = Full Scale | +/-0.1% (-5 ta 50C) |
| +/-0.25% (-20 a -5C & 50 a 80C) | |
| *** Precisão com saída opcional 4-20mA: +/-0.25% típica | |
| Resolução | 0.005% FS ou melhor |
| Faixas de Leitura | |
| Ventilados: | |
| 3.5 m, 11.5 ft (34.4 kPa, 5 psi) | |
| 11 m, 35 ft (103.4 kPa, 15 psi) | |
| 21 m, 69 ft (206.8 kPa, 30 psi) | |
| 70 m, 231 ft (689.5 kPa, 100 psi) | |
| 211 m, 692 ft (2068 kPa, 300 psi) | |
| 351 m, 1153 ft (500 psi) | |
| Não-Ventilados: | |
| 21 m, 69 ft (206.8 kPa, 30 psi) | |
| 70 m, 231 ft (689.5 kPa, 100 psi) | |
| 211 m, 692 ft (2068 kPa, 300 psi) | |
| 351 m, 1153 ft (500 psi) | |
| Nota: subtraia a pressão barométrica do local para obter a faixa de leitura específica | |
| Sensor de Temperatura | |
| Material | Silicone |
| Precisão | +/-0.1C |
| Resolução | 0.01C ou melhor |
| Faixa de Leitura | -20 a 80C |
| Rugged Cables com Conectores Twist-Lock | |
| Conector* | Conector Twist-Lock ou Fios Abertos para uso diverso |
| Número de Condutores | 6 |
| Diametro 6.7mm | Tensão de Ruptura: 127 kg (280 lbs) |
| Raio de Curvatura | 13.72mm |
| Tipos de Cabo: | Ventilado e Não-Ventilado: Poliuretano (Preto) |
| Ventilado e Não-Ventilado: Halogen-Free Polyurethane – LSZH rated | |
| Ventilado: FEP (Teflon(R), Azul) | |
| Sistema Mínimo Requerido: Pentium (r) II 400MHz, 128MB RAM, 100MB de espaço em disco rígido, Internet Explorer(R) 5.0 ou superior, Windows(R) 2000 Professional SP2 ou superior, ou Windows XP Professional SP1 ou superior. | |
Acessórios
O LevelTROLL foi projetado para atender às exigências das aplicações mais rigorosas, incluindo aplicações de monitoramento de águas subterrâneas, águas superfíciais e aplicações industriais. Os componentes e acessórios do sistema incluem:
Level TROLL 500
O LevelTROLL 500 é ideal para monitoramento de águas subterrâneas de longo prazo. O diâmetro externo do LevelTROLL é de apenas 18.3mm. O corpo blindado de titânio abriga os sensores de nível e temperatura, relógio de tempo-real, bateria selada de lítio, e até 4MB de memória interna. Os sensores estão disponíveis para várias pressões, em versões ventiladas ou absolutas (exigem BaroTROLL para compensação barométrica)
BaroTROLL
O BaroTROLL é utilizado para medir e armazenar variações na pressão barométrica e na temperatura. O BaroTROLL pode ser utilizado sozinho ou juntamente com o LevelTROLL não-ventilado (absoluto) para compensar as leituras em função de variações na pressão barométrica quando os cabos ventilados não são utilizados.
Twist-Lock “Rugged” Cables
Conectores extremamente seguros e fáceis de usar.
Twist-Lock Hanger
Para aplicações aonde um BaroTROLL pré-programado ou o LevelTROLL não-ventilado (absoluto) são lançados num poço apenas com uma linha de suporte (sem comunicação de dados). Os dados são armazenados no LevelTROLL e no BaroTROLL para serem transferidos posteriomente para o computador.
TROLL Cable Extender
Adaptadores de titânio para emendar dois seguimentos de cabos de comunicação. Maior flexibilidade no campo e melhor aproveitamento dos cabos!
TROLL Com
O cabo TROLL Com permite a comunicação de dados entre o LevelTROLL e o computador de mesa ou laptop. O sinal RS-485 é convertido para o padrão RS-232 para conexão via porta serial.
Desicap
Tampa protetora cria uma barreira hidrofóbica para proteger o cabo e os componentes eletrônicos contra a condensação de vapor d’água e umidade.
Maxum Desiccant
Tampa protetora contra umidade, com gel substituível, protege o LevelTROLL contra ambientes de alta umidade. Elimina 20 vezes mais a umidade do ar do que o Desicap padrão acima. A cor da membrana muda gradualmente de azul para rosa conforme a umidade é absorvida.
Bateria Externa Opcional
Fornece alimentação para o LevelTROLL durante aplicações de longo-prazo. Quando a bateria externa é conecatada, o LevelTROLL consome primeiro a bateria externa e só passa a se alimentar da bateria interna de Lítio quando a externa estiver totalmente esgotada. A vida útil da bateria interna depende da freqüência de coleta de dados. A vida útil da bateria externa é de aproximadamente 1 ano, independente da freqüência de coleta de dados.
