Para tubulações de grande diâmetro e grandes canais abertos
O sistema ADMF Pro 20 introduz uma revolucionária tecnologia para a medição de vazão
em tubulações de grande diâmetro e canais abertos, proporcionando leituras com precisão de 98% em lâminas d’água de até 6 metros.
Folder ADMF Pro20Quatro (4) células cerâmicas piezoelétricas instaladas no sensor emitem pulsos acústicos em diferentes direções do fluxo para medir a velocidade do escoamento. Uma quinta célula cerâmica posicionada no centro do sensor é utilizada para medir a área molhada.
Cada um dos pulsos acústicos mede a velocidade de escoamento em vários feixes da seção molhada. A velocidade medida em cada feixe acústico é muito precisa ( ± 0.03 cm/s). A distribuição destas velocidades nos vários pontos da seção de escoamento é então utilizada para a determinação o perfil de velocidade de toda a área molhada. Os algoritmos avançados de cálculo do Medidor ADMP Pro 20 permitem a adequação rápida das medições em função de quaisquer variações nas condições hidráulicas da tubulação. Esta característica elimina a necessidade de calibrações in-situ e garante a medição precisa das vazões nas mais diversas condições ambientais e hidráulicas.

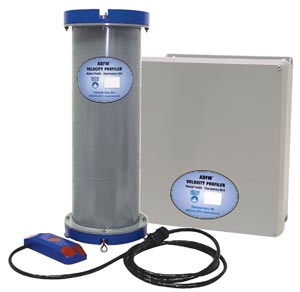

O Sistema ADMF abriga a unidade processadora dos sinais acústicos, um poderoso datalogger e saídas de dados. O painel de montagem do sistema está disponível em caixas padrão NEMA 4X para instalação em parede ou locais fixos, ou no padrão NEMA 6P em formato cilíndrico para instalação em poços de visita ou outros locais de muita umidade.
Características
- Tecnologia de Pulso Doppler para medição de velocidade
- Sensores de redundância quádrupla e sensor de nível monobloco.
- Sensor é facilmente instalado no interior da tubulação ou na parede do canal.
- Verificação da qualidade dos sinais.
- Nunca requer calibração!
- Construção durável e robusta.
- Leitura de dados em tempo real.
Aplicações
- Redes de efluentes industriais e esgoto
- Estações de tratamento de efluentes
- Canais de irrigação e abastecimento
- Processos ou descargas industriais
- Controle de enchentes e descargas
Opcionais e Acessórios
- Protocolos de comunicação nos padrões de mercado.
- Sensor secundário para profundidade (pressão ou ultra-sônico)
