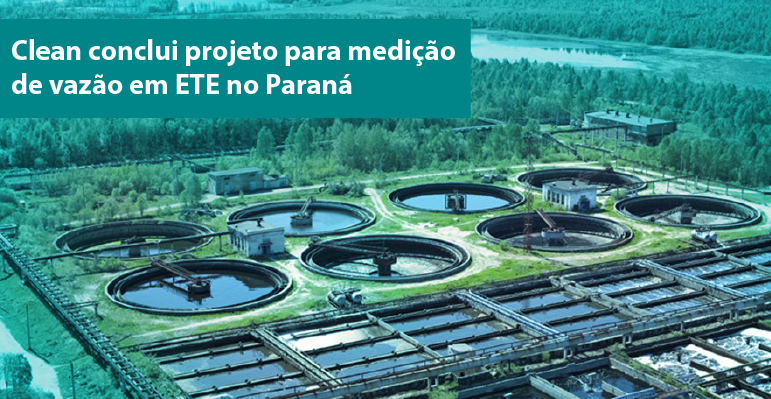

No início deste ano, os equipamentos ADFM HotTap foram instalados em tubulação pressurizada em uma planta de tratamento de efluentes municipal na cidade de Curitiba, no Paraná.
Cristiano Leonardo, especialista sênior em Hidrologia e Saneamento da Clean, e Dennis McGinnis, especialista de comunicação da Teledyne ISCO, fizeram a configuração, o start-up e o acompanhamento de operação dos equipamentos. Eles também ministraram treinamento de operação, configuração, manutenção preventiva e download dos dados armazenados.
Com os equipamentos, foram adquiridos também duas interfaces de comunicação AccQComm, para a integração dos dados de vazão ao supervisório da Estação de Tratamento de Esgoto.
"Esse equipamento é usado para medição de vazão em tubulações fechadas e sob pressão e sua aplicação maior é na área de esgotos. Ele mede a vazão de esgotos que passa dentro de uma tubulação", explica Cristiano.
Muito utilizado em tubulações sob pressão em Estação de Tratamento de Esgotos e Estação Elevatória de Esgotos, o ADFM HotTaptem tecnologia de medição de vazão por pulso Doppler, medição de velocidades através de quatro feixes independentes (entre 5200 e 6500 medições independentes de velocidade); diâmetro de inserção de 2"; velocidade máxima de medição: ± 9m/s; com temperatura de operação de -5 oC a 35oC.
O equipamento é usado em tubulações sob pressão com diâmetros de 18" até 108" e medições de velocidade, vazão e profundidade com capacidade de armazenamento de 300.000 dados e alimentação elétrica de 12VDC a 36VDC; mais acurácia da medição de velocidade: 1% da leitura ± 0.003m/s.
Cristiano reforça as características do módulo de comunicação. "São três entradas seriais para conectar simultaneamente até 03 ADFM, interface Ethernet ou ModBus, com quatro saídas analógicas independentes que podem ser usadas para qualquer parâmetro do ADFM e somas e médias dos dados de até três equipamentos selecionáveis como saída".
O especialista em hidrologia da Clean afirma que o motivo principal de seu uso em esgoto é porque o sensor de medição de vazão (Doppler Acústico) precisa de material em suspensão, nesse caso sedimentos presentes no esgoto, para medir velocidade do fluxo.
"Um dos diferenciais dele é que pode medir até 6500 pontos independentes de velocidade do fluxo dentro da tubulação a cada minuto. Muitos pontos de medição de velocidade significam melhor discretização da velocidade dentro da tubulação e uma melhor compreensão do que ocorre", reforça Cristiano.
Quanto ao princípio de medição doppler, importante saber que a transmissão é feita em uma frequência fixa de 1.23MHz, onde o sinal é transmitido pelo feixe e reflete nas partículas em movimento no fluxo, sendo que estas partículas (refletoras ou scatters) alteram a frequência do sinal. A diferença entre a frequência emitida e o eco retornado para o feixe do sensor é proporcional à velocidade das partículas em movimento.
Em Curitiba, os equipamentos ADFM HotTap e AccQCom foram instalados em tubulações com diâmetro de 1245mm e 832mm, sendo um equipamento na tubulação de entrada de efluente da Estação e outro em uma tubulação de recirculação interna.
"Em ambos os locais os equipamentos atingiram a expectativa de medição precisa da vazão de efluente, assim como das velocidades dentro das tubulações. Os dados gerados foram enviados em tempo real ao supervisório do cliente, que foi capaz de controlar com precisão a operação das bombas dentro de seu processo de tratamento de esgoto", conta Cristiano.
Durante as medições foi possível acompanhar o comportamento dos feixes de medição de velocidade, de forma a assegurar que todos estavam operando sem restrições ou obstruções nos mesmos. Com o software FlowLink®, o cliente passa a acompanhar em tempo real o funcionamento do equipamento e fazer o download dos dados armazenados em sua memória.
