Controle Digital de Vazão e Rebaixamento para Amostragem de Baixa-Vazão (Low Flow Sampling).

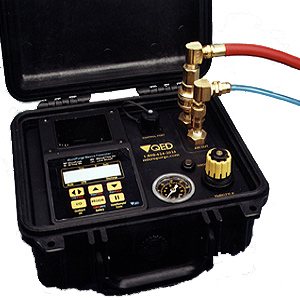

O Controlador Digital MP10 oferece a mais moderna tecnologia para o controle de bombas pneumáticas de bexiga usadas para a amostragem de águas subterrâneas pelo Método de Baixa-Vazão.
O MP10 revolucionou a amostragem de águas subterrâneas pelo Método de Baixa-Vazão com sua lógica digital e o controle de rebaixamento da coluna d’água.
Folder Geral dos produtos para Amostragem de Baixa Vazão
O teclado simples e fácil de operar permite o ajuste preciso da vazão da bomba. Uma vez que a vazão ideal de purga é obtida, o ajuste do painel pode ser armazenado, tornando as campanhas futuras rápidas e livres de erros.
O MP10 permite a interligação com o Medidor de Rebaixamento MP30 de maneira que a ação de bombeamento seja automaticamente interrompida caso o rebaixamento da coluna d’água do poço seja excessivo.
Esta é a garantia de que não haja distúrbios na coluna d’água e na formação, os quais são as maires causas de imprecisão na amostragem.
Operando o MP10
O MP10 pode ser utilizado em três modos de operação digital, atendendo qualquer situação de campo:
Modo MicroPurge (MP): otimização rápida e fácil para ajustar a vazão desejada de purga. Você não precisa se preocupar com os cálculos da quantidade de ciclos por minuto nem com os tempos de enchimento e descarga da bomba.
Modo ID: acesso imediato aos valores utilizados em campanhas de amostragem anteriores através da memória do MP10, proporcionando performance consistente e precisa em todas as campanhas.
Modo Manual (MN): oferece controle manual para operação da bomba em aplicações em altas profundiades ou condições especiais de amostragem.
A vazão da bomba é aumentada em incrementos controlados pressionando-se a tecla PARA CIMA Pressionando a tecla PARA CIMA. | |
A vazão da bomba é diminuida em incrementos controlados pressionando-se a tecla PARA CIMA Pressionando a tecla PARA BAIXO. | |
-teclas para a ESQUERDA/DIREITA ajustam a quantidade de Ciclos por Minuto (CPM) da bomba. | |
O número da programação (ID) muda conforme a tecla PARA CIMA e PARA BAIXO é precionada. O número da programação pode ser utilizado em campanhas futuras para repetir a ajustagem de amostragens anteriores. | |
A tecla de CICLO inicia e interrompe o ciclo da bomba. | |
A tecla de MODO altera o modo de operação entre o Modo MicroPurge, Modo ID e Modo Manual. Esta tecla ainda permite a checagem da condição das pilhas. | |
A tecla de PAUSA pára o controlador, interrompendo o bombeamento. Pressionando novamente a PAUSA, o controlador inicia o modo de AMOSTRAGEM (SAMPLE), permitindo a descarga contínua da bomba para o enchimento contínuo dos vials, sem interrupção de fluxo. O terceiro toque volta o sistema para o modo normal de ciclagem. |
Características MP10
- A vazão de purga é facilmente ajustado através das setas “para cima” e “para baixo”. O micro-processador do MP10 permite que as ajustagens sejam guardadas na memória do controlador, proporcionando o acesso rápido e preciso das setagens anteriores.
- O MP10 possui uma porta de conexão para o Medidor de Nível e de Rebaixamento MP30. Quando interligado ao MP30, o MP10 recebe um sinal caso o nível de rebaixamento do poço ultrapasse os valores limites do procedimento, interrompendo a purga até que o poço se recarregue.
- O controle digital permite operação pelo modo MicroPurga, pelo número de identificação do poço (acesso a setagens gravadas), ou modo manual.
- O controlador a prova d’água é montado num case portátil (Pelican Case) de alta resistência.
- Leitura de todas as informações da ajustagem através do display digital.
Especificações
Modelos | MP10 | MP10H | MP10UH |
Dimensões | 27x25x13 cm | 27x25x13 cm | 27x25x13 cm |
Peso | 2.5 kg | 2.8 kg | 4.0 kg |
Maleta | Case de Resina Estrutura | Case de Resina Estrutura | Case de Resina Estrutura |
Teclado | 6 teclas | 6 teclas | 6 teclas |
Visor | LCD de 2 linhas, 16 caracteres | LCD de 2 linhas, 16 caracteres | LCD de 2 linhas, 16 caracteres |
Alimentação | 3 pilhas alcalinas pequenas | 3 pilhas alcalinas pequenas | 3 pilhas alcalinas pequenas |
Dura ç ão da Bateria | 50.000 ciclos a 21°C | 50.000 ciclos a 21°C | 50.000 ciclos a 21°C |
Pressão Máxima | 120 PSI | 250 PSI | 500 PSI |
Profundidade Máxima da Bomba | 76 m | 152 m | 305 m |
Temperatura de Operação | -29 a 66°C | -29 a 66°C | -29 a 66°C |
Interligação com o Medidor de RebaixamentoMP30 | Cabo flexível (fornecido com o MP30) |
Sistema MicroPurge de Amostragem
O Sistema de Amostragem de Águas Subterrâneas da linha MicroPurge foi projetado para atender os procedimentos do Método de Baixa-Vazão e incorporam os mais modernos conceitos de tecnologia e qualidade.
