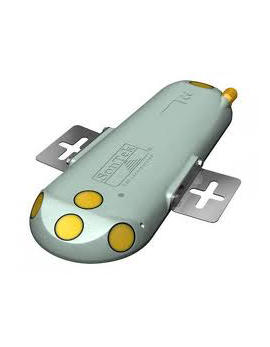

Medidor de Vazão SonTek-IQ

Medidor de Vazão SonTek-IQ

Ideal para o monitoramento de vazão em canais, canais abertos, tubos e bueiros

Áreas: Sistemas de monitoramento hidrológico Hidrologia e Saneamento

Aplicações: Energia Engenharia e Projetos Especiais Indústria Alimentícia Mineração e Siderurgia Óleo e Gás Papel e Celulose Química e Petroquímica Saneamento

Marca: SONTEK

O SonTek-IQ inicia as medições com um algorítimo de vazão personalizado derivado de centenas de medições em campo.


Quatro feixes de velocidade perfilam a velocidade da água em 3D – verticalmente e horizontalmente – garantindo cobertura completa da velocidade. O sensor de pressão interno e feixe acústico vertical trabalham em conjunto para medir o nível da água. Basta inserir a geometria do canal utilizando o intuitivo software SonTek-IQ para obter dados de vazão em minutos.


Vantangens


  • Projeto único autônomo
  • Algorítimos de vazão para canais de irrigação, riachos naturais e tubos
  • Auto-calibração do nível d´água utilizando feixe acústico vertical e pressão
  • Pacote padrão inclui o SonTek-IQ, software IQ, hardware de fácil montagem, cabo, adaptador e fornecimento de energia



Padrão

Plus

Tubo

Aplicações:

Canais Regulares

Canais Abertos

Tubos e Bueiros

Feixes Acústicos

(2) eixos juntos

25º do eixo vertical, junto com eixo do canal

(2) inclinado

60º da vertical e 60º do centro do eixo do canal

37º da vertical e 45º do eixo central do canal

Medição de Velocidade

Faixa de Amostragem

0,08 – 1,5m

0,08 – 5m

Número de celulas

1

até 100

Tamanho da célula

Celula dinâmica e integrada

2cm – 10cm

Faixa de Velocidade

±5m/s

Resolução

0.0001m/s

Precisão

±1% da velocidade medida, ±0,5cm/s

Avançado Reprocessamento de Dados

N/A

Sim

Aumento do número de dados de campo

N/A

Sim

Faixa de feixe vertical

0,05 – 1,5 m

0,05 – 5,0 m

Precisão do nível d´água

0,1% da profundidade medida ou ±0,003 m, o que for maior

Sensor de Pressão

Faixa

30m

Precisão

0,1% da escala completa

Comunicações

RS232, SDI-12, Modbus, Analógica (via opcional Flow Display)

Armazenamento de Dados

4 GB



Temperatura de Operação

-5 a 60° C

Temperatura e Sensores inclinados

Sim
